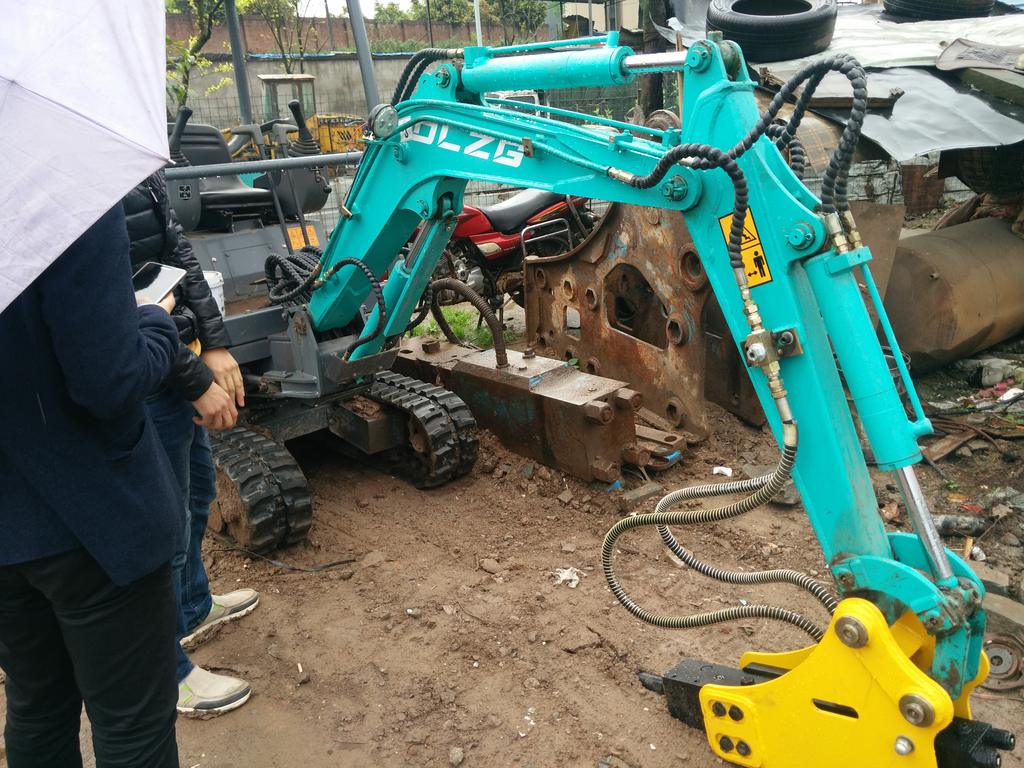

小型挖掘機鏟斗和錘頭的互換裝置

小型挖掘機的鏟斗和釬錘互換是經常要做的工作，有時一周就調換二、三次，每次工作都要先拆卸與懸臂連接的兩個軸銷。以往的做法是通過人工大錘的敲擊軸銷，使錘頭或鏟斗慢慢地從連接器上卸下來。它的大錘敲擊拆卸方法不僅操作困難，而且費時費力還非常不安全。勞動強度大，作業時危險性高。本廠生產的小型挖掘機鏟斗和錘頭互換拆卸裝置，使拆卸鏟斗和錘頭作業簡單方便，且安全可靠，達到省時、省力的目的。

小型挖掘機鏟斗和錘頭互換拆卸裝置，包括設在小型挖掘機機體上的銷軸套，它的銷軸套上設有兩個橫向孔，互換拆卸裝置的兩個橫向孔分別與兩個機體連接件相連接，它的兩個機體連接件分別與兩個拉桿相連接，它的兩個拉桿與一個橫梁相連接，它的橫梁與一個絲杠螺紋連接，它的絲杠底端與一個護墊相靠接，它的絲杠頂端設有正四楞體帽，機體連接件上設有橫向軸和垂直孔，橫向軸與銷軸套上的橫向孔配合連接，橫梁的中心處設有內螺孔，它的內螺孔與絲杠螺紋連接，橫梁的兩側設有縱向插孔，拉桿穿過機體連接件上的垂直孔和橫梁上的縱向插孔與螺母螺紋連接。

小型挖掘機鏟斗和錘頭互換拆卸裝置的護墊上表面設有與絲杠底端相靠接的圓形槽，護墊下表面設有限位槽，它的限位槽與小型挖掘機機體上的銷軸頂部相連接。

這種小型挖掘機鏟斗和錘頭互換拆卸裝置優點是:利用小型挖掘機機體上原有部件的橫向孔，將拆卸裝置固定，并根據杠桿原理將待卸銷軸慢慢頂出，減少和避免了軸銷和軸孔的損傷及工人的勞動強度和作業時間，提高了檢修工作效率，提高檢修和崗位的作業軸銷更換安全穩定性，使現場作業安全操作得到有效保障。
